Manometro Differenziale Serie PM
Manometro Differenziale con trasduttori di pressione
Manometro differenziale con trasduttori: cosa sono i Trasduttori di pressioneI trasduttori di pressione per i manometri differenziali sono strumenti di misura elettronica in grado di convertire la pressione applicata in un segnale elettrico, in tensione o in corrente, facilmente registrabile, trasmissibile ed elaborabile. Regolarmente, la pressione viene fatta agire su di una superficie opportuna, generando una forza che a sua volta produce la deformazione di un elemento elastico: questa risulta essere la variabile misurata, per ottenere la differenza di pressione rilevabile dallo strumento. Per la misura della deformazione per rilevare la pressione differenziale attraverso il manometro o della variazione della pressione sono possibili vari metodi:
- trasduttori estensimetrici
- capacitivi
- induttivi
- trasformatore differenziale
- con effetto piezoelettrico con quarzo o semiconduttori
Questi vari metodi per rilevare la pressione differenziale influenzano sia la precisione, sia l’elettronica necessaria per l’alimentazione ed eventuale amplificazione, sia il costo del trasduttore e quindi il costo del manometro differenziale. Il manometro differenziale digitale della seria PM20 e PM80 utilizza il trasduttore capacitivo.Per costruire i trasduttori differenziali di tipo capacitivo bisogna considerare che debbono essere particolarmente sensibili a piccolissime differenze di pressione e che spesso vengono utilizzati per applicazioni industriali che hanno grandi valori di pressioni di linea. Nel caso del manometro differenziale della serie PM la progettazione della mambrana sensibile rileva il movimento generato dalla pressione e converte il segnale in corrente continua il proporzione alla sua sollecitazione.

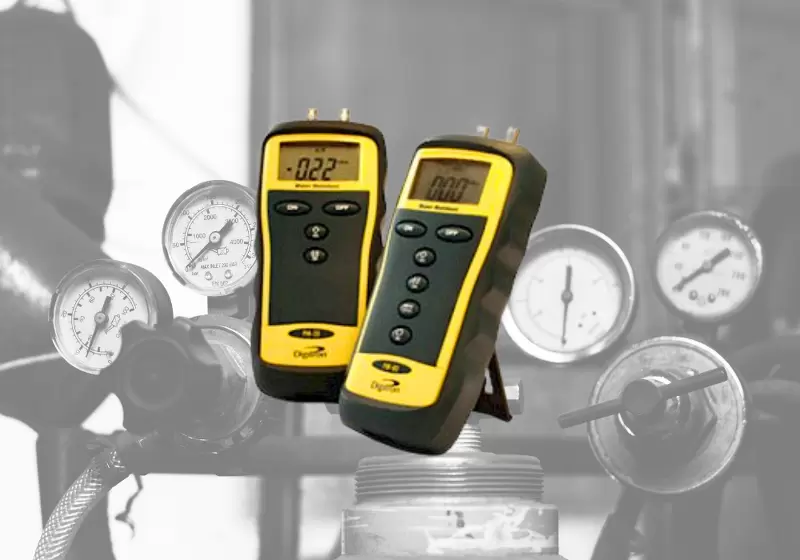

Manometro differenziale digitale Serie PM con Trasduttori di pressione Capacitivi per il monitoraggio di basse pressioni differenziali anche in applicazioni HVAC
Una membrana sensibile costituisce l’armatura mobile di una capacità differenziale; il movimento viene convertito in un segnale in corrente continua proporzionale alla sua sollecitazione, questa risulta essere la variabile misurata.Utilizzando i trasduttori capacitivi nel manometro differenziale digitale si eliminano gli errori di variazioni tra le gradazioni della scala per effetto della variazione di temperatura o la variazione del fluido per effetto della variazione di temperatura nei vecchi manometri differenziali non digitali

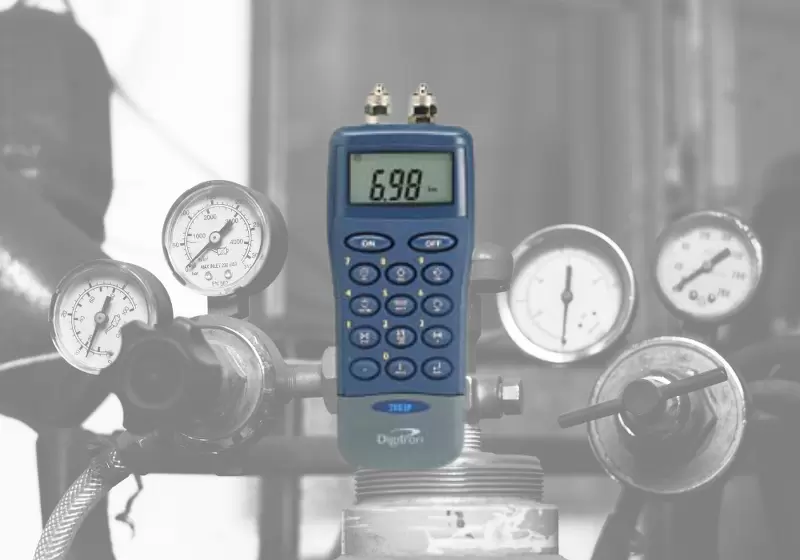

Manometro differenziale digitale: la misura della pressione differenziale è compensata in temperatura per ottenere letture precise: serie PM-80
|
Il manometro differenziale della serie PM20 è appositamente studiato per rispondere all’attuale richiesta di qualità e risparmio nel campo della professionalità HVAC. I manometri differenziali PM sono manometri a basso costo, realizzati appositamente per operatori tecnici; grazie al doppio connettore portagomma sono ideali per utilizzi gravosi nei test e regolazioni della pressione differenziale delle caldaie a gas. I manometri differenzali dai noi commercializzati sono realizzati in plastica ABS, sono waterproof e forniti con guscio di gomma per garantire una maggiore protezione durante l’uso. |
|
|
I manometri differenziali digitali per applicazioni HVAC, possono essere posizionati con un magnete per una maggiore facilità d’utilizzo e il display LCD retro-illuminato permette la visualizzazione dei dati anche in condizioni di scarsa luminosità. I manomenri differenziali della serie PM sostituiscono i convenzionali manometri con tubo a U, fornendo una risposta rapida oltre che precisa, tutto ad un prezzo molto accessibile. Il manometro differenziale PM20 riporta la misura di pressione espressa in mbar mentre il manomentro differenziale PM-80 dispone di un tasto per la selezione delle unità ingegneristiche (cfr. tabella). |
|
|
Caratteristiche di base del manometro differenziale digitale per applicazione HVAC
|
|
|
Il manometro differenziale PM-80 si distingue dal manometro differenziale PM-20 ed ha queste caratteristiche in più per la misura della pressione differenziale:
|
